转子流量计工作原理



　　转子流量计是根据节流原理测量流体流量的，转子流量计又称之为浮子流量计，如今已经广泛应用于石油、化工、冶金、电力、食品、制药、造纸等行业的液体、气体、蒸汽介质的测量与过程控制。科尔仪表作为一家专业为企业提供仪表一站式解决方案的企业，下面就来为大家介绍一下关于转子流量计的工作原理。



　　流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都平行于管轴。当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。此时，重力=动压力+浮力。对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知的常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。这就是转子流童计的计量原理。



　　转子稳定时公式：



　　V (r - r ) g = DP × A



　　其中：r t 为转子的密度；r f 为流体的密度；V 为转子的体积；DP 为转子前后的压差（DP 是一常数）； A 为转子的最大截面积。

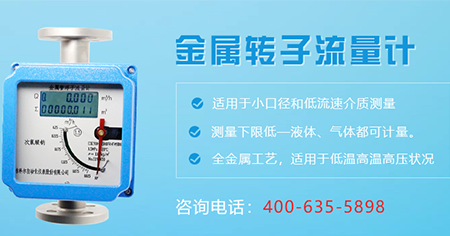

　　图 1  转子流量计外观图展示



　　以上就是关于转子流量计的相关技术工作原理，科尔仪表作为一家生产型企业，为客户提供选型、生产、销售和安装售后为一体的综合性仪表企业，而且会根据不同的客户提供不同的技术解决方案，所以如果您也想为您的产品采用转子流量计，您可以打电话400-635-5898，我们将会根据您的需求来提供相关一体化解决方案。
