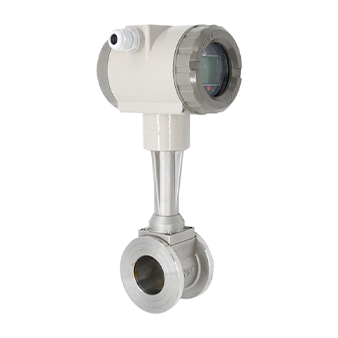

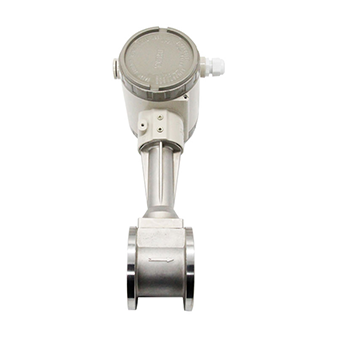

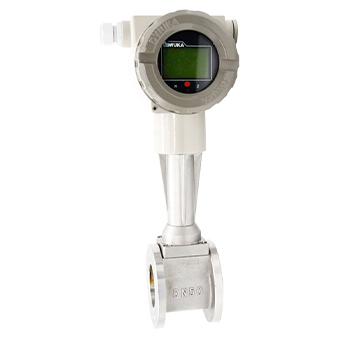

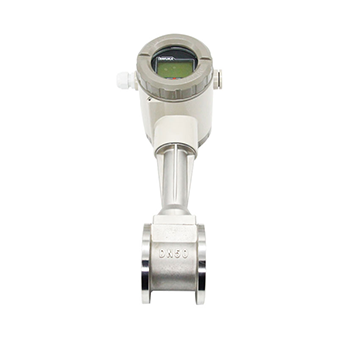

• 产品名称：涡街流量计
• 公称通径：DN15~DN2500mm
• 测量介质：气体、液体、饱和/过热蒸汽
• 连接方式：法兰卡装式、法兰式、插入式
• 雷诺系数：1.5*104-4*106
• 流速范围：气体5-50m/s 液体0.5-7m/s
• 测量精度：1.0级 1.5级
• 输出信号：高电平8—10V 低电0.7v-1.3V

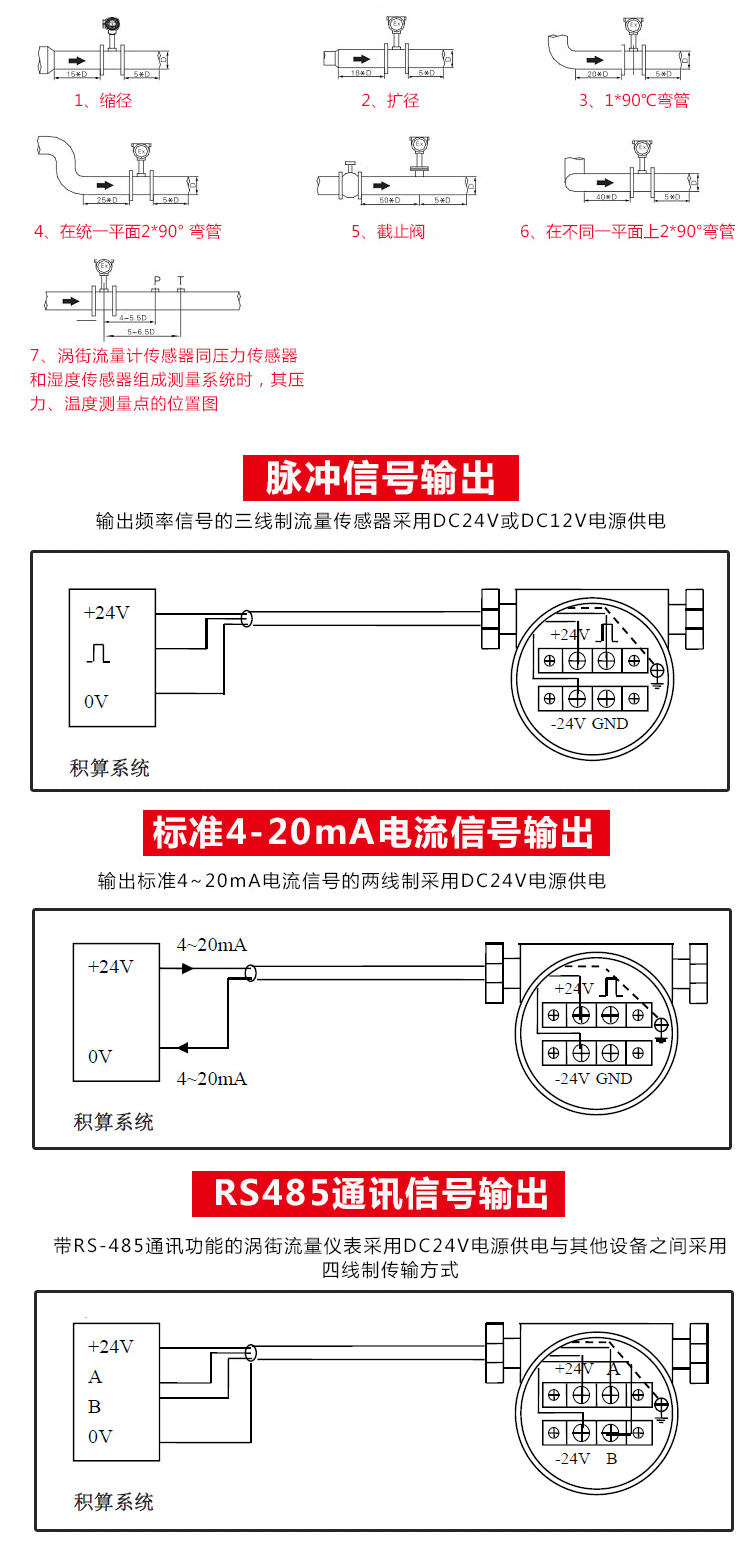

• 远传信号：4-20ma、RS485、Hart协议
• 传输距离：最高可达1000M
• 环境温度：仪表使用-25℃—+55℃
• 工作电源：DC24V或锂电池3.6V
• 防护等级:IP65/IP67/IP68
• 湿度环境：5-90% RH50℃

涡街流量计工作原理：

工作原理：杜卡智能涡街流量计是根据卡门涡街原理，在吸收先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现产品智能化、标准化、系列化、通用化、生产模具化、确保该产品具有电路先进、功耗低、量程比宽、结构简单、阻力损失小、坚固耐用、智能动、抗干扰、使用寿命长、工作稳定以及便于安装调试等特点。

测量原理：介质以一定流速流过三角柱体时，在三角柱体两端后产生一个交替的旋涡带，称之为“卡门涡街”，于是在发生体两端产生压力脉动，从而使检测体产生交变应力，封装在检测探头体内的压电元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形成方波送至积算仪进行处理和显示。在一定雷诺数范围内（2X104~7x106）旋涡的释放频率f与流速V及旋涡发生体的迎流面宽度d之间的关系可用下式表示: f=Sr.v/d， 式中: Sr为斯特劳哈尔数，在曲线的Sr=0.16的平直部分只要测出旋涡频率f就可测出流体流速。从而达到测量流体流量的目的。
