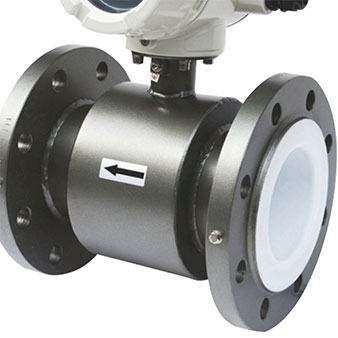

一体式电磁热量表细节展示

Detailed display of split ultrasonic heat meter

01电磁热量表压损小，精度高

适应性强，兼容各种口径大小管道

稳定可靠，抗干扰强

02测量范围广，系列齐全

测量线性好，重复性高

无机械惯性，反应灵敏

通用标准MODBUS-RTU、BACnet通信协议和GPRS等

可实现无线和有线通信组网方式

03安全无忧精度等级高，节能效果佳

无运动部件，寿命长，后期免维护。

可自由选择是否使用密码保护防止数据丢失

可实现报警信号输出

产品型号可选择防爆和不防爆等产品

04功能齐全，一台全搞定

高清大屏：大屏幕中英文液晶数据显示

实时显示：可实时显示供回水温度、瞬时流量、累积流量值、瞬时冷（热）量值、累计冷（热）量积算值等数据

数据查询：可历史数据查询功能

接口完善，可同时兼容电流（4-20mA）流量信号与脉冲流量信号输入

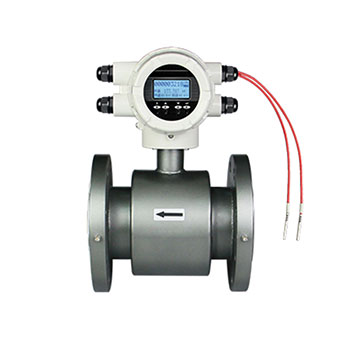

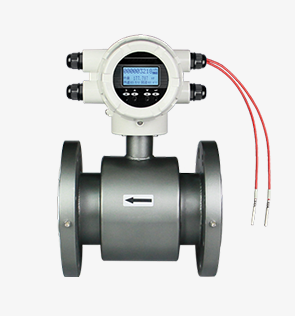

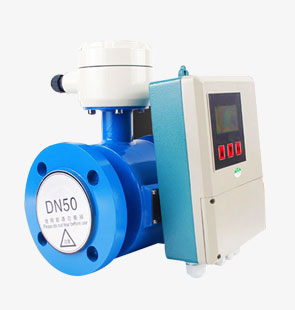

产品名称：一体式电磁热量表
防护等级：IP65/IP67/IP68
管道口径：DN15mm—DN5000mm
精度等级：1级或2级
供电方式:AC220或DV24V
热量单位：kJ、MJ、GJ、kwh、Mwh可选
模拟输出：4 ～ 20mA DC / 600 负载电阻
脉冲输出：最度频率5000Hz、脉宽0.1ms ～ 999.9ms
通讯协议：RS485协议、M-BUS、HART等可选
衬里材料：耐高温橡胶、PTFE、PFA、F46
电极材料：含钼不锈钢、哈氏合金B、哈氏合金C、钛、铂/铱合金、钽
结构形式：一体式热量表和分体式热量表
介质温度：-30℃ ～ 200℃

工作原理：

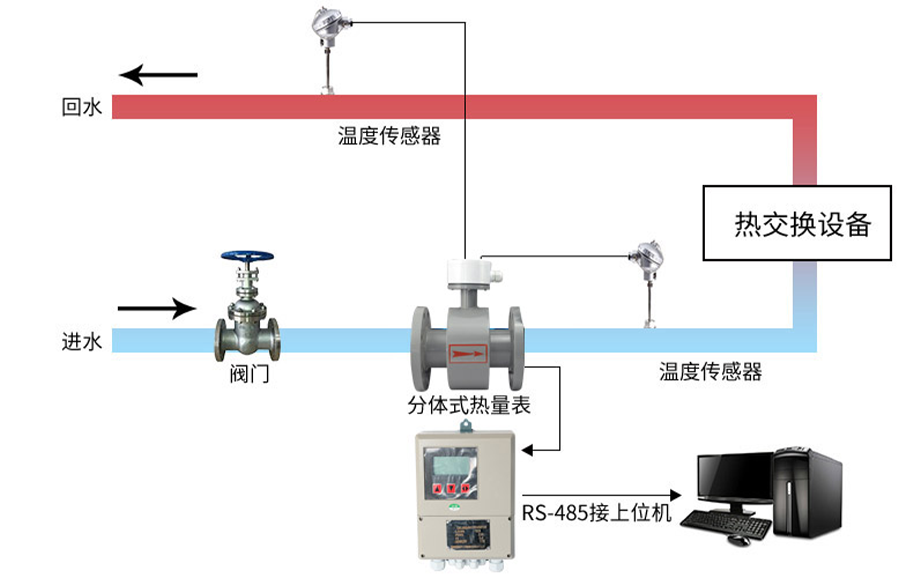

工作原理：是将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上（流量计安装的位置不同，非常终的测量结果也不同），流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量和温度传感器的信号，利用积算公式算出热交换系统获得的热量。

组成部分：由流量测量单元、热量计算单元和精确配对的温度传感器（PT1000）组成
