一体式电磁流量计
一体式电磁流量计
一体式电磁流量计
  • 一体式电磁流量计
  • 一体式电磁流量计
  • 一体式电磁流量计
  • 一体式电磁流量计

产品名称:一体式电磁流量计

产品特点:

  • 测试管道内无可动部件、便于维护
  • 无阻流部件,压力损失可忽略不计
  • 最低电导率≥5μs/cm,可测各种导电流体
  • 选用不同衬里和电极材料,有效实现防腐性和耐磨性
  • 量程比和流速范围宽、测量精度高
咨询电话:400-635-5898 咨询在线客服

电磁流量计拥有多种不同的型号和分类

客户可选择不同的安装方式

电磁流量计适用于测量导电的流体
  • 一体式电磁流量计

    一体式电磁流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    一体式电磁流量计

  • 分体式电磁流量计

    分体式电磁流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    分体式电磁流量计

  • 插入式电磁流量计

    插入式电磁流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    插入式电磁流量计

一体式电磁流量计细节展示

Insert electromagnetic flowmeter detail display

01液晶低功耗高清显示屏

支持中英文双语菜单

高清晰度背光显示屏

随时切换多种换算单位

支持多参数同屏显示

一体式电磁流量计
一体式电磁流量计

02高性能微功耗芯片

16位嵌入式高性能处理器

运算速度高,精度高

提高稳定性、功耗低

参数设定方便、有效降低干扰

03防脱落衬里材料,测量稳定好

耐腐蚀能力强、可测量多种介质

可承受最高温度200℃,寿命使用长

适用于强腐蚀介质、稳定可靠

质量稳定,经久耐用

一体式电磁流量计
一体式电磁流量计

04优质的防水电器口

具备耐老化、防护性高

密封性能高有效隔绝水汽和湿气

有效保护内部元器件、延长使用寿命

可适应现场较为恶劣的工况环境

05精选原料、严苛工艺

外壳采用防腐材料

有效抗干扰、三电极组合

只为保障产品能够精准稳定测量

一体式电磁流量计
一体式电磁流量计

06一体式冲压技术

抗负压能力强、使用寿命长

无缝密封性好、一体冲压成型

有效隔绝灰尘和雨水影响

适用于一切导电的流体测量

07防爆外壳

专业级别防爆外壳

不会老化开裂、验厂使用寿命

适用于现场恶劣的工况环境

拥有防爆合格证等相关资质,安全放心

一体式电磁流量计
  • 测量介质:导电流体(液体、浆液)
  • 公称通径:DN15mm——DN3000mm
  • 流速范围:0.1m——10m/s
  • 精度等级:0.5级、0.3级
  • 工作压力:≤6.4MPa
  • 电导率 :≥5μS/cm
  • 防护等级:IP65、IP67、IP68
  • 通讯协议:RS485通讯、Hart通讯等
  • 传输距离:最远可实现1000米
  • 流体温度:E级<80℃,H级<180℃
  • 输出信号:标准电流:4-20mA,频率0-1KHZ
  • 工作电源:DC24V或3.6V锂电池
  • 环境湿度:IP65:10%——90%
  • 衬里材质:橡胶、聚四氟乙烯、PO、PTFE等材质
  • 电极材质:316L、哈氏合金、钽电极等材质
  • 直管段长度:上游≥10DN,下游≥5DN

工作原理:

ESE400系列电磁流量计,根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时 ,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD 式中:

E-感应电势;

K-与磁场分布及轴向长度有关的系数;

B-磁感应强度;

V-导电液体平均流速;

D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬 时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口和Hart通讯和MODBUS协议。

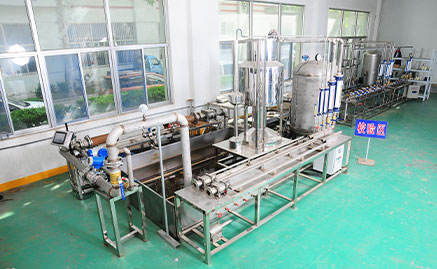

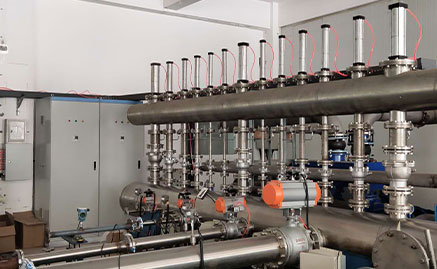

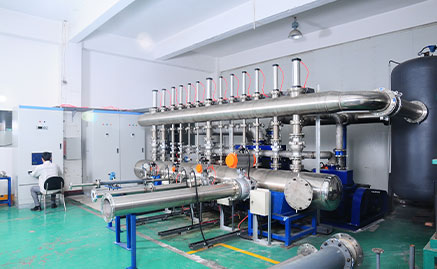

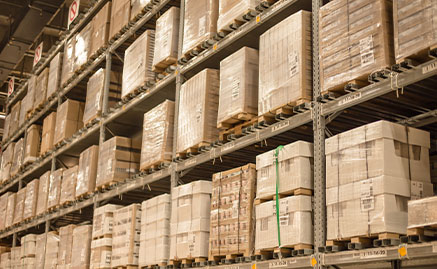

生产车间相关图片,持续更新中......
  • 生产车间

    生产车间设备1

  • 生产车间

    生产车间设备2

  • 生产车间

    生产车间设备3

  • 生产车间

    生产车间设备4

  • 安装结构以及相关注意事项:
  • 1、尽量避开铁磁性物体以及具有强电磁场的设备、以免磁场影响传感器的工作磁场和流量信号
  • 2、流量计应该安装到水泵后端、决不能在抽吸策安装、阀门应安装在流量计下游侧
  • 3、传感器可以安装在垂直管道上,也可水平安装或者垂直安装
  • 4、介质在安装位置应该满管流动
  • 5、液固两相流体最好垂直安装、让传感器衬里磨损均匀、延长使用寿命
  • 6、严禁在管道最高点和出水口安装流量计
  • 7、前置管段≥5DN,后置管段≥2DN

安装示意图:

一体式电磁流量计

关于产品选型,您需要了解的问题

About product selection

  • 01

    管道壁厚、外径和测量的介质

    了解关于管道介质详细信息
  • 02

    管道流量是否含有杂质

    测量介质的准确度误差接受度
  • 03

    测量介质的温度

    测量流量计的重复性误差
  • 04

    测介质的流量还是总量

    测量介质是属于液体、气体还是蒸汽
  • 05

    管道介质的实际压力是多少

    管道介质的压力变化大不大
  • 06

    流量计安装在什么样的环境

    测量介质的管道是否有震动

齐全的相关生产资质

让您的产品质量有保障

  • 一体式电磁流量计
  • 一体式电磁流量计
  • 一体式电磁流量计
  • 一体式电磁流量计
  • 一体式电磁流量计
  • 计量器具生产证书
  • 产品专利发明证书
  • ISO9001质量管理证书
  • 产品防爆合格证资质
  • 自主软件著作权

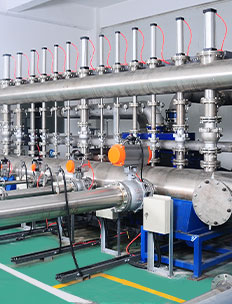

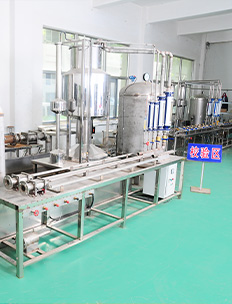

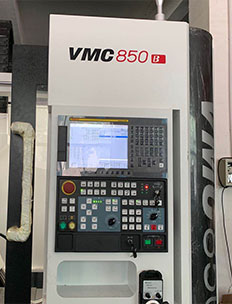

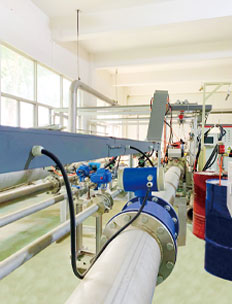

多种检测设备、层层保障产品质量

Guarantee product quality at all levels

  • 检测设备
  • 检测设备
  • 检测设备

公司优势

company advantage

  • 11年仪表生产经验

    一体式电磁流量计

    证券代码:872919

  • 国家高新技术企业

    国家高新技术企业

    拥有自主知识产权

  • 拥有近20项专利技术

    一体式电磁流量计

    掌握自主核心技术

  • 拥有上千家合作企业

    一体式电磁流量计

    累计销售100000台

  • 层层把关产品质量

    一体式电磁流量计

    出厂前经过严格测试

服务承诺保障

Service commitment guarantee

  • 出厂经过层层严格测验质保12个月

  • 支持远程视频验厂或现场验厂

  • 高效的技术疑问反馈效率

  • 产品售后部门7*24小时待命

  • 产品提供终身免费指导服务

  • 免费提供参数选型等服务
