分体式电磁流量计
分体式电磁流量计
  • 分体式电磁流量计
  • 分体式电磁流量计
  • 分体式电磁流量计
  • 分体式电磁流量计

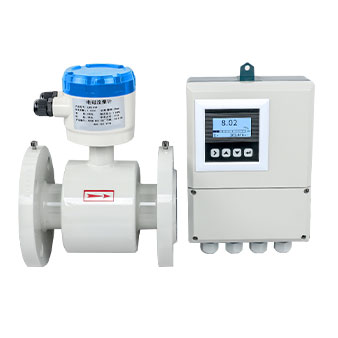

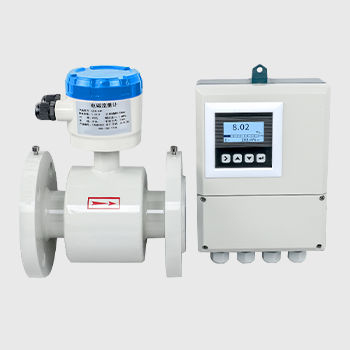

产品名称:分体式电磁流量计

产品特点:

  • 无任何阻碍流体流动的部件
  • 不受被测介质的温度、粘度、密度以及电导率的影响
  • 安装灵活、主机和传感器可安装在不同的位置
  • 可测瞬时流量和双向流量
  • 可测量脏污介质、腐蚀性以及悬浊性介质等
咨询电话:400-635-5898 咨询在线客服

电磁流量计拥有多种不同的型号和分类

客户可选择不同的安装方式

电磁流量计适用于测量导电的流体
  • 分体式电磁流量计

    分体式电磁流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    分体式电磁流量计

  • 一体式电磁流量计

    一体式电磁流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    一体式电磁流量计

  • 插入式电磁流量计

    插入式电磁流量计

    测量可靠,精度高

    选择科尔,厂家直销

    了解详情信息

    插入式电磁流量计

分体式电磁流量计细节展示

Insert electromagnetic flowmeter detail display

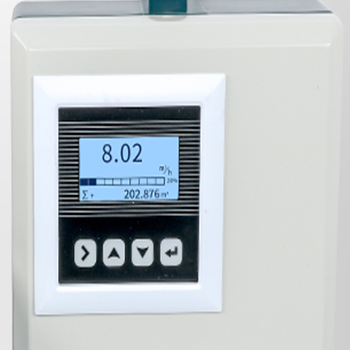

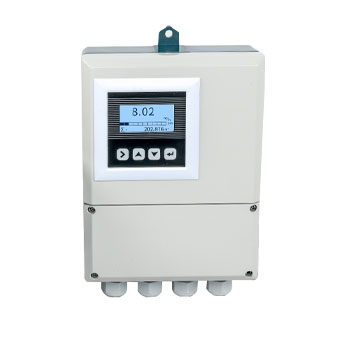

01好用的电磁流量计

全数字显示累计流量计/瞬时流量

支持中英文菜单随时切换

支持多种体积换算单位

可实现正向总量、反向总量、空管报警、瞬时流量等功能

分体式电磁流量计
分体式电磁流量计

02耐用的分体电磁流量计

高密封性铸铝表头

防护等级可实现IP65/IP67/IP68

有效保护内部元件器

延长使用寿命,可适应较为恶劣工况变化

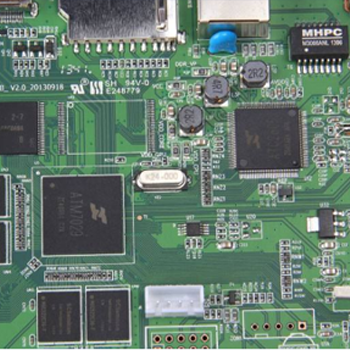

03高性能微功耗处理芯片

高性能低功耗处理器

运算速度快,精度高

提高稳定性、参数设定方便

分体式电磁流量计
分体式电磁流量计

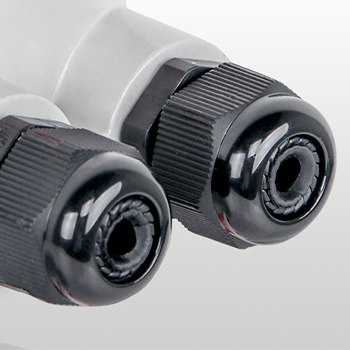

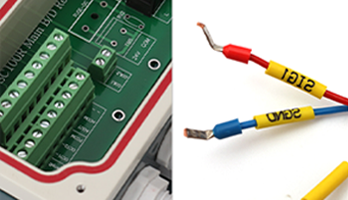

04分体电磁流量计接线方便

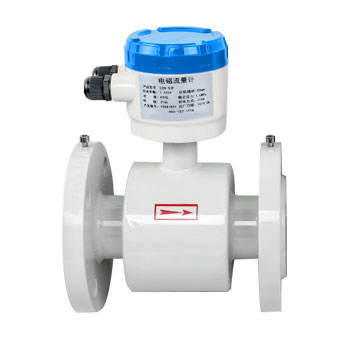

传感器出厂前会调试好,装上即可使用

可适用于DN300-DN3000不同管径测量

信号线好分辨、选对颜色即可对接

05流量计安装更方便

分体式电磁流量计无表头限制、小空间也可安装

管道在高处、主机可安装在下面、方便观测

分体式主机可集中安装、数据监测一站搞定

分体式电磁流量计
分体式电磁流量计

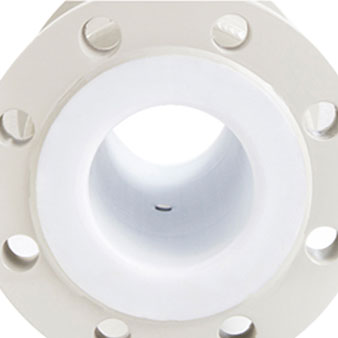

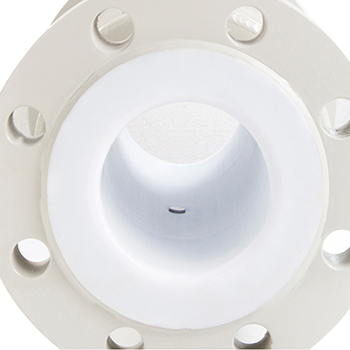

06可测量酸/碱/盐/浆等不同复杂介质

管道衬里可选用不同的材料满足不同工况

橡胶衬里:适用于水、污水等无腐蚀形介质

四氟衬里:适用于酸、碱、盐等腐蚀性介质

聚氨酯衬里:适用于泥浆等耐磨性质的介质

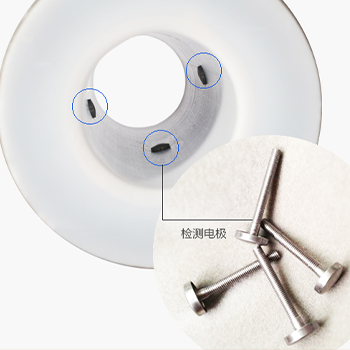

07电极材料不同适配不同材质

316L不锈钢:适用于水、污水等部分酸碱盐溶液介质

哈氏合金B:适用于低浓度盐酸、氢氧化钠等介质

哈市合金C:适用于混合型等介质

钛电极材料:适用于钠盐、钾盐、铵盐和海水等介质

钽电极材料:盐酸、硫酸小于80摄氏度等介质

分体式电磁流量计
分体式电磁流量计

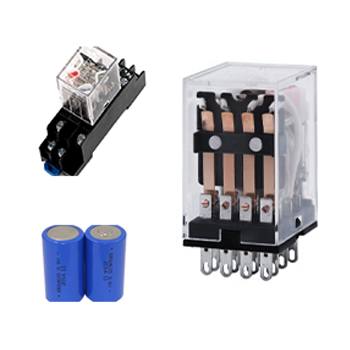

08多种供电方式等您选择

单供电方式:外接AC220V电源、DC24V、内置3.6V锂电池等

双供电方式:外接DC24V和内置3.6V锂电池

一台即可搞定99%测量导电介质

  • 测量介质:导电流体(液体、浆液)
  • 公称通径:DN15mm——DN3000mm
  • 流速范围:0.1m——10m/s
  • 精度等级:0.5级、0.3级
  • 工作压力:≤6.4MPa
  • 电导率 :≥5μS/cm
  • 防护等级:IP65、IP67、IP68
  • 通讯协议:RS485通讯、Hart通讯等
  • 传输距离:最远可实现1000米
  • 流体温度:E级<80℃,H级<180℃
  • 输出信号:标准电流:4-20mA,频率0-1KHZ
  • 工作电源:DC24V或3.6V锂电池
  • 环境湿度:IP65:10%——90%
  • 衬里材质:橡胶、聚四氟乙烯、PO、PTFE等材质
  • 电极材质:316L、哈氏合金、钽电极等材质
  • 直管段长度:上游≥10DN,下游≥5DN

工作原理:

ESE400系列电磁流量计,根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时 ,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD 式中:

E-感应电势;

K-与磁场分布及轴向长度有关的系数;

B-磁感应强度;

V-导电液体平均流速;

D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬 时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口和Hart通讯和MODBUS协议。

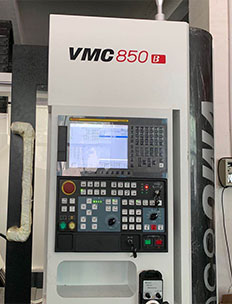

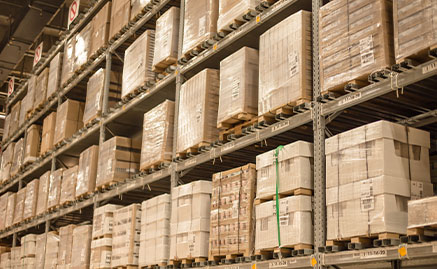

生产车间相关图片,持续更新中......

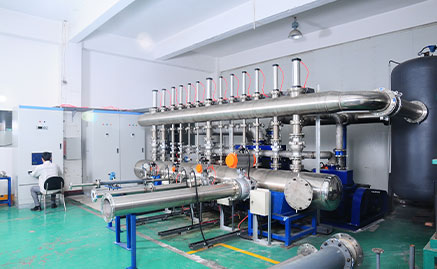

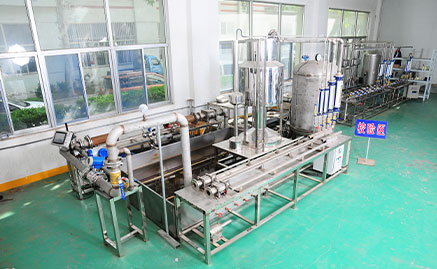

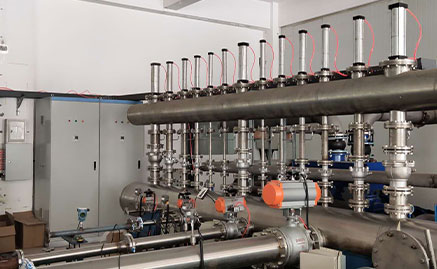

  • 生产车间

    生产车间设备1

  • 生产车间

    生产车间设备2

  • 生产车间

    生产车间设备3

  • 生产车间

    生产车间设备4

  • 安装结构以及相关注意事项:
  • 1、无振动、无强电磁场的地方(如大电机、变频器附近)
  • 2、尽量垂直安装,水平安装需要安装在低处,不能安装管道顶点,保证满管,防止气泡
  • 3、直管段要求,最好保证前10倍后5倍管径
  • 4、焊接式的安装时候要注意不要连接仪器焊接,防止伤害流量计
  • 5、外壳尽量接地,屏蔽线单端接地,接到点不能与强电共地
  • 6、严禁在管道最高点和出水口安装流量计
  • 7、避免阳光直射、高温的地方,做好防水、防潮处理

安装示意图:

分体式电磁流量计

关于产品选型,您需要了解的问题

About product selection

  • 01

    管道壁厚、外径和测量的介质

    了解关于管道介质详细信息
  • 02

    管道流量是否含有杂质

    测量介质的准确度误差接受度
  • 03

    测量介质的温度

    测量流量计的重复性误差
  • 04

    测介质的流量还是总量

    测量介质是属于液体、气体还是蒸汽
  • 05

    管道介质的实际压力是多少

    管道介质的压力变化大不大
  • 06

    流量计安装在什么样的环境

    测量介质的管道是否有震动

齐全的相关生产资质

让您的产品质量有保障

  • 分体式电磁流量计
  • 分体式电磁流量计
  • 分体式电磁流量计
  • 分体式电磁流量计
  • 插入式电磁流量计
  • 计量器具生产证书
  • 产品专利发明证书
  • ISO9001质量管理证书
  • 产品防爆合格证资质
  • 自主软件著作权

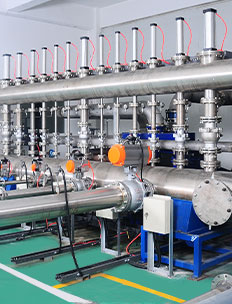

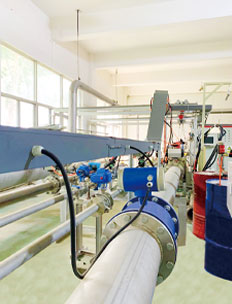

多种检测设备、层层保障产品质量

Guarantee product quality at all levels

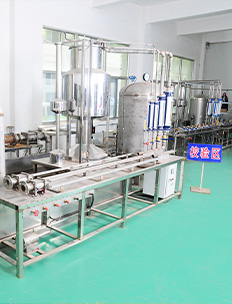

  • 检测设备
