01压力变送器

压力变送器将孔板两端差压输出成标准信号

采用铝制的外表外壳，使用寿命长

采用智能模块设计，有效提升稳定度

采用智能模块化设计,坚固耐用，有效抗腐蚀

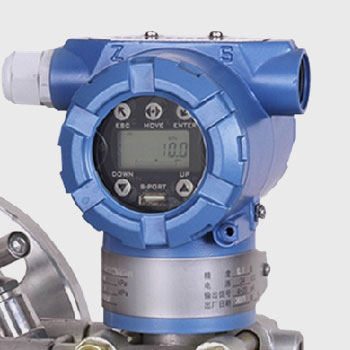

02采用高性能背光显示屏，读取数值清晰直观

人性化液晶交互显示效果

显示/调整参数一体化

瞬时流量/累计流量高清显示

流量可随时清零，也可随时显示

防水接头隔绝水汽和湿气保护元器件

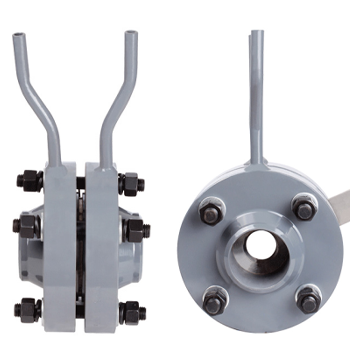

03精选原材料，严苛的工艺

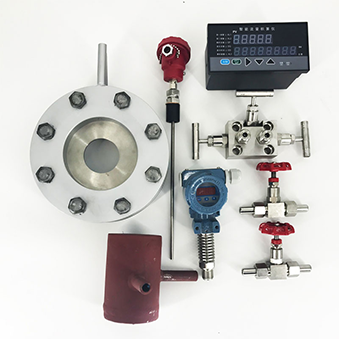

拥有标准孔板，多孔孔板等多种选择

外壳采用防腐喷漆工艺

法兰连接可选不锈钢材质和碳钢材质

采用高性能机床冲压而成

具备良好的耐高温效果

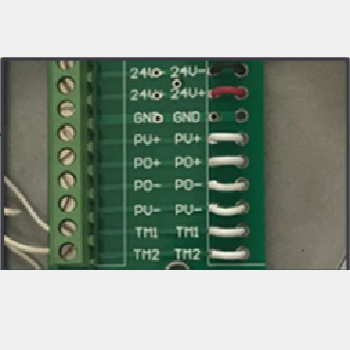

04抗干扰电路设计

防雷电保护设计电路

防浪涌、高效抗干扰

测量数值更稳定

适用于各种恶劣环境

有效提高测量环境数值

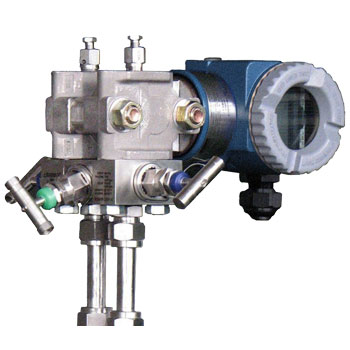

05三阀组有效防止单向受压损害仪表

三阀组起到一体化结构牢固；有效的减少过程泄漏点

三阀组可以起到良好的健康维护作用

起到排污、平衡压力防止单项受压损害仪表

变送器维护时无需中断工艺情况下即可维护

06压力调节阀可有效起到节流作用

孔板流量计调节阀可通过阀瓣的开度大小用来控制流量

调节阀注意安装事项：

孔板流量计调节阀需要装在阀前（重要）

避免出现气化、不满管等现象，影响测量

孔板流量计调节阀装在阀前可起到压力稳定，保持测量精度

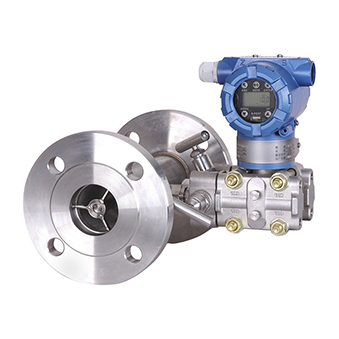

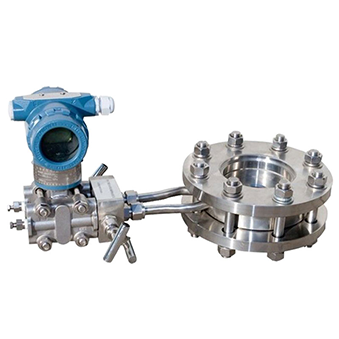

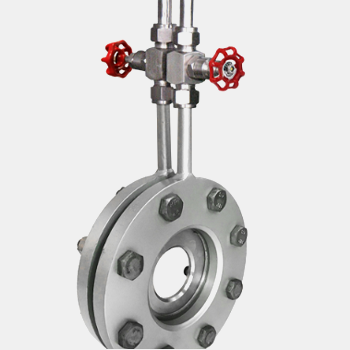

产品名称：孔板流量计
公称通经：DN25mm≤DN≤2400mm
工作压力：PN≤42Mpa
工作温度：-50℃≤t≤550℃
孔径比例：0.10≤β≤0.75
雷诺数范围：当0.10≤β≤0.56时 5000≤ReD
雷诺数范围1：当0.45≤β≤0.75时 10000≤ReD
精度等级：1.0级 1.5级 2.0级
连接方式：法兰连接焊接
安装方式：法兰式、对夹式、紧凑式
取压方式：角接取压、法兰取压、径距取压
测量介质：蒸汽、天然气、压缩空气等，适用于液体气体以及蒸汽行业等

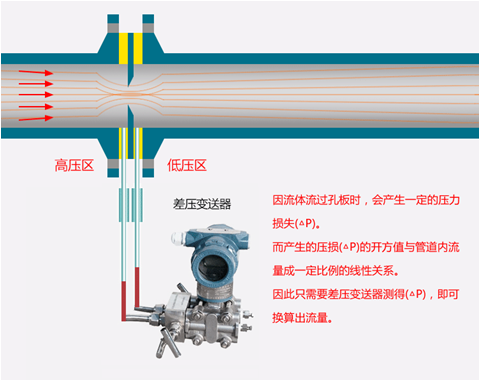

孔板流量计工作原理：

工作原理：满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使装置时，流束将在节流装置的节流件处形成局部收缩，从而使差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小.

生产车间相关图片，持续更新中......

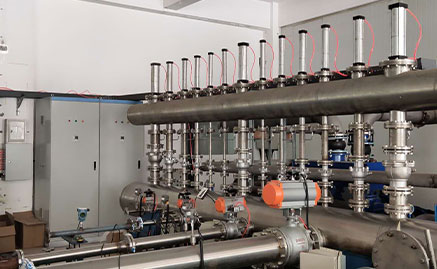

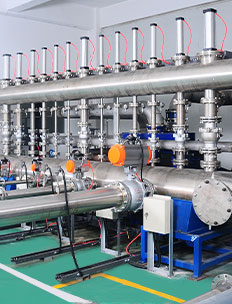

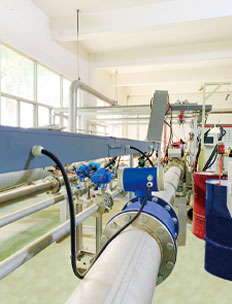

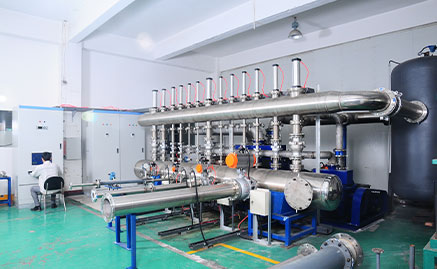

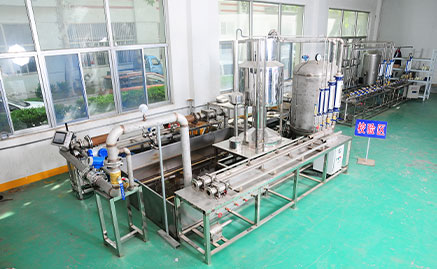

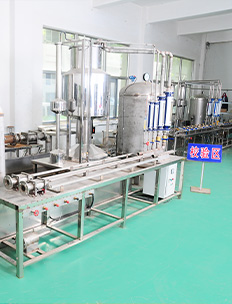

生产车间设备1
生产车间设备2
生产车间设备3
生产车间设备4

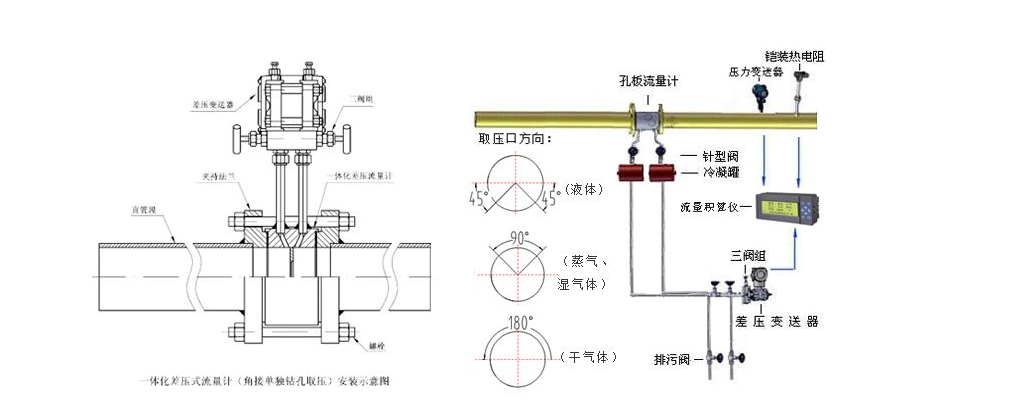

安装结构以及相关注意事项:
1、孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。
2、在孔板流量计前后若需安装阀门，选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。
3、引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8-12mm的管子。
4、测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。
5、引压管路应有牢固的支架托承，两根取压管路应尽可能互相靠近并远离热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必须时（如气温0℃以下）加伴热管防止结冰。在测量脏污流量时，应附设隔离器或沉降器。
6、引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，不能有气泡。为此应在引压管路的低点装排水阀或在zui高点装排气阀，在新装或检修差压变送器时时应特别注意。

孔板流量计安装注意事项:
（1）仪表安装前，工艺管道应进行吹扫，防止管道中滞留的铁磁性物质附着在仪表里，影响仪表的性能，甚至会损坏仪表。如果不可避免，应在仪表的入口安装磁过滤器。仪表本身不参加投产前的气扫，以免损坏仪表。
（2）仪表在安装到工艺管道之前，应检查其有无损坏。
（3）仪表的安装形式分为垂直安装和水平安装，如果是垂直安装形式，应保证仪表的中心垂线与铅垂线夹角小于2°；如果是水平安装，应保证仪表的水平中心线与水平线夹角小于2°。
（4）仪表的上下游管道应与仪表的口径相同，连接法兰或螺纹应与仪表的法兰和螺纹匹配，仪表上游直管段长度应保证至少是仪表公称口径的5倍，下游直管段长度大于等于250mm。
（5）由于仪表是通过磁耦合传递信号的，所以为了保证仪表的性能，安装周围至少250px处，不允许有铁磁性物质存在。
（6）测量气体的仪表，是在特定压力下校准的，如果气体在仪表的出口直接排放到大气，将会在浮子处产生气压降，并引起数据失真。如果是这样的工况条件，应在仪表的出口安装一个阀门。
（7）.安装在管道中的仪表不应受到应力的作用，仪表的出入口应有合适的管道支撑，可以使仪表处于小应力状态。
（8）安装PTFE（聚四氟乙烯）衬里的仪表时，要特别小心。由于在压力的作用下，PTFE会变形，所以法兰螺母不要随意拧得过紧。
（9）带有液晶显示的仪表，安装时要尽量避免阳光直射显示器，降低液晶使用寿命。
（10）低温介质测量时，需选夹套型。
